Про лопатевий насос:

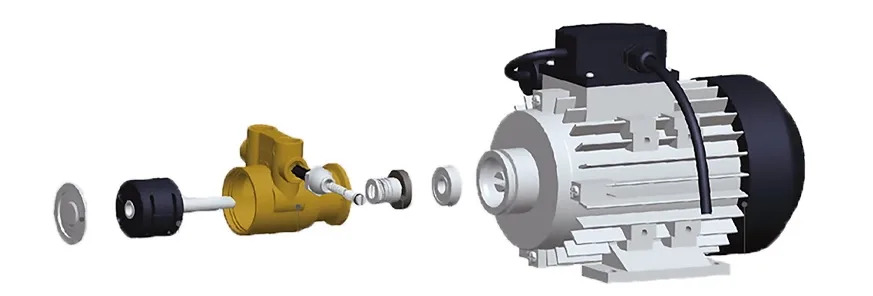

Лопастний насос складається з нагнітальної камери, лопаті, ротора, корпусу насоса та інших запасних частин.
Матеріал корпусу насоса - нержавіюча сталь або латунь;
Двигун може бути виконаний однофазним, трифазним, вибухозахищеним або з перетворенням частоти;
Перевагами насоса є високий тиск при невеликій продуктивності,
невеликий об'єм, низький рівень шуму та чудовий зовнішній вигляд.
| Робочі умови | |||
| Термальна провідність Вода |
Етиленгліколь | Робоча температура | Максимальний робочий тиск |
| +5°С~+90°С | -20 С~+90 С | -5°С~+40°С | 16Бар |
Область Застосування:
Охолодження лазерного обладнання, верстати плазмового різання, рентгенівські та медичні лазерні системи охолодження, система охолодження лабораторного обладнання, обладнання для очищення під високим тиском, системи зворотного осмосу тощо, кавомашина, машина для роздачі напоїв, садове розпилювальне обладнання.
Циркуляційне середовище:
Вода, етиленгліколь, метанол, спирт та інші рідини без частинок та волокон.

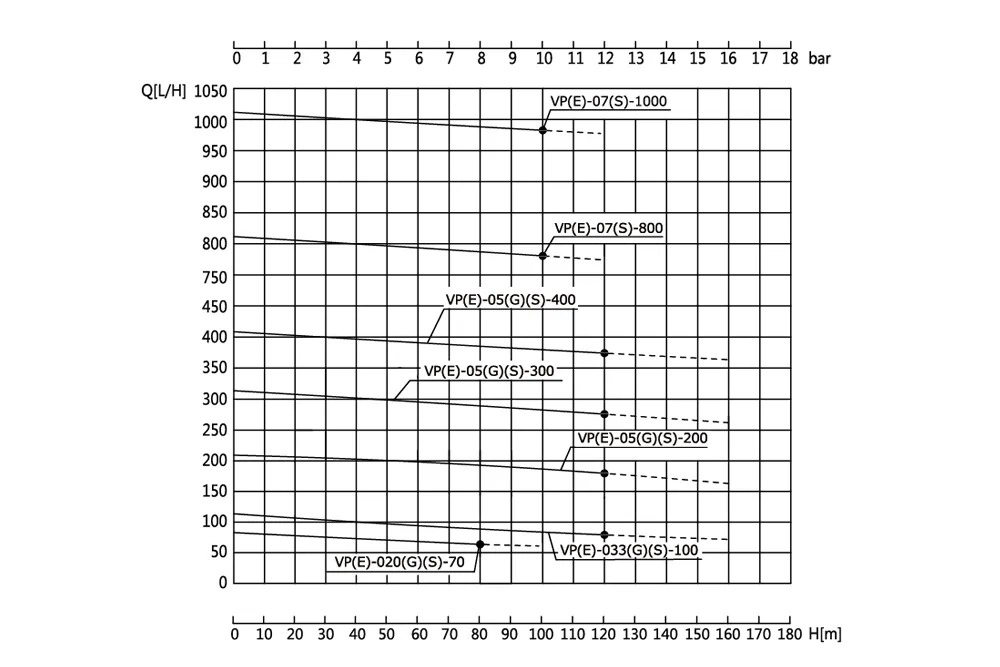

| ВИД | Нормальні всмоктувальні насоси | |||||||||
| Модель | Діаметри патрубків | Мотор | Експлуатаційні параметри | Вага Насоса | ||||||
| вхід | вихід | Потужність (кВт) | Сила (к.с.) |
Вольтаж (В) |
Частота (Гц) |
Швидкість (про/хв) |
Макс. теор. Межа/Раб. Крапка. (м) |
Макс. швидкість потоку (л/хв) |
||
| VP(E)-020(G)(S)-70 | NPT3/8" | NPT3/8" | 0.15 | 0.2 | 3ф-380/1ф-220 | 50 | 1450 | 100/80 | 70 | 5 |
| VP(E)-033(G)(S)-100 | NPT3/8" | NPT3/8" | 0.25 | 0.33 | 3ф-380/1ф-220 | 50 | 1450 | 160/120 | 100 | 8 |
| VP(E)-05(G)(S)-200 | NPT3/8" | NPT3/8" | 0.37 | 0.5 | 3ф-380/1ф-220 | 50 | 1450 | 160/120 | 200 | 9.5 |
| VP(E)-05(G)(S)-300 | NPT3/8" | NPT3/8" | 0.37 | 0.5 | 3ф-380/1ф-220 | 50 | 1450 | 160/120 | 300 | 9.5 |
| VP(E)-05(G)(S)-400 | NPT3/8" | NPT3/8" | 0.37 | 0.5 | 3ф-380/1ф-220 | 50 | 1450 | 160/120 | 400 | 9.5 |
| VP(E)-07(S)-800 | NPT1/2" | NPT1/2" | 0.55 | 0.7 | 3ф-380/1ф-220 | 50 | 1450 | 120/100 | 800 | 10.5 |
| VP(E)-07(S)-1000 | NPT1/2" | NPT1/2" | 0.55 | 0.7 | 3ф-380/1ф-220 | 50 | 1450 | 120/100 | 1000 | 10.5 |
| /Е/G/S | /нержавіюча сталь/сітчастий фільтр/1-фазний | |||||||||

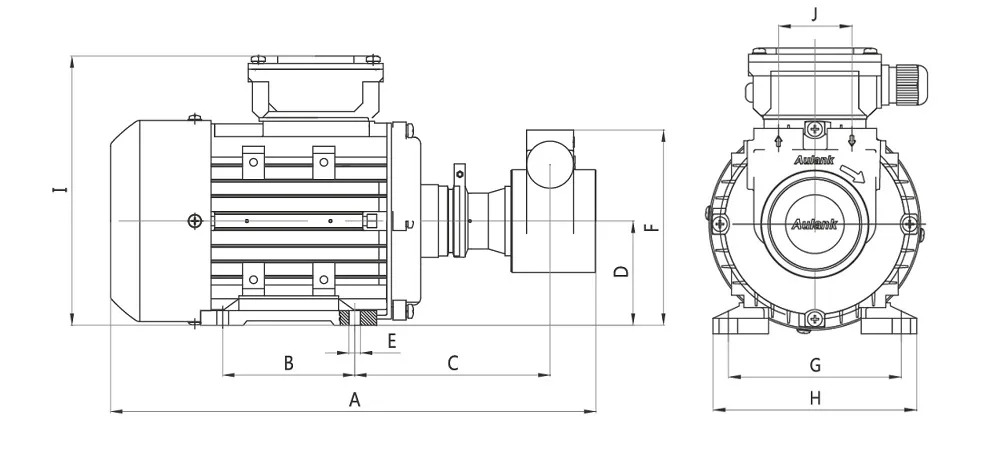

| Параметри встановлення | ||||||||||
| Модель | A | B | C | D | E | F | G | H | I | J |
| VP(E)-020(G)(S)-70 | 274 | 71 | 109 | 56 | 4-ф7 | 106.5/116.5 | 90 | 110 | 136 | 38 |
| VP(E)-033(G)(S)-100 | 308 | 80 | 123 | 63 | 4-ф8 | 113.5/123.5 | 100 | 120 | 169 | 38 |
| VP(E)-05(G)(S)-200 | 334 | 90 | 128 | 71 | 4-ф8 | 121.5/131.5 | 112 | 132 | 185 | 38 |
| VP(E)-05(G)(S)-300 | 334 | 90 | 128 | 71 | 4-ф8 | 121.5/131.5 | 112 | 132 | 185 | 38 |
| VP(E)-05(G)(S)-400 | 334 | 90 | 128 | 71 | 4-ф8 | 121.5/131.5 | 112 | 132 | 185 | 38 |
| VP(E)-07(S)-800 | 332 | 90 | 133 | 71 | 4-ф8 | 133 | 112 | 132 | 185 | 48 |
| VP(E)-07(S)-1000 | 332 | 90 | 133 | 71 | 4-ф8 | 133 | 112 | 132 | 185 | 48 |
