пневматикалық диафрагмалық сорғы 5 мВт (құрғақ)
8 мВт (ылғалды)
Бөлшектердің максималды диаметрі 9,4 мм
Сору және шығару порты 3 дюйм
Сығылған ауа кірісі 3/4 дюйм
Максималды шығын l80 мин/18 мин
m
Максималды ауа беру қысымы 8,4 бар
304 баспайтын болаттан жасалған сорғы 120 кг
316 баспайтын болаттан жасалған сорғы 120 кг
Материал
Сорғының корпусы Тот баспайтын болат 304, тот баспайтын болат 316iphrag1, Сантопрен, полиэфирлі резеңке, фторкаучук, PTFE, EPDM, NBR
PTFE шарикті клапан, тот баспайтын болат, сантопрен, полиэфирлі резеңке, фторкаучук, керамика
Клапан орны PTFE, тот баспайтын болат, сантопрен, полиэфирлі резеңке, фторкаучук, корпустың барлық бөлігі
алюминийден жасалған полиэфир болат
Тот баспайтын болаттан жасалған диафрагмалық пневматикалық сорғы: артықшылықтары мен ерекшеліктері
Тот баспайтын болаттан жасалған диафрагмалық пневматикалық сорғылар сұйықтықтар мен агрессивті орталарды сенімді айдау қажет болатын әртүрлі салаларда таптырмас құрал болды. Бұл сорғылардың жоғары коррозияға төзімділігі, ұзақ мерзімділігі және жұмыс тиімділігі бар, бұл оларды құрамында қатты заттар бар сұйықтықтарды өңдеуге өте ыңғайлы етеді. Бұл мақалада тот баспайтын болаттан жасалған ауамен басқарылатын диафрагмалық сорғылардың негізгі мүмкіндіктері мен артықшылықтары талқыланады.
Негізгі сипаттамалар
Бөлшектердің максималды диаметрі: 9,4 мм
Кіріс және шығыс: 3 дюйм
Сығылған ауа кірісі: 3/4 дюйм
Максималды басы: 84 м
Ауа берудің максималды қысымы: 8,4 бар
Сорғының салмағы:
Тот баспайтын болаттан жасалған сорғы 304: 120 кг
Тот баспайтын болаттан жасалған 316 сорғы: 120 кг
Тот баспайтын болаттан жасалған диафрагмалық пневматикалық сорғылардың артықшылықтары
Беріктік және коррозияға төзімділік
Тот баспайтын болаттан жасалған 304 және 316 ауамен басқарылатын диафрагмалық сорғылар әртүрлі агрессивті химиялық заттарға жоғары төзімділікті қоса, керемет өнімділік сипаттамаларын ұсынады. Тот баспайтын болат жоғары ылғалдылық, қышқылдық немесе сілтілік жағдайында да өнімділікті жоғалтпай ұзақ мерзімді жұмысты қамтамасыз етеді. Бұл материалдардан жасалған сорғылар көбінесе химия, фармацевтика және тамақ өнеркәсібінде қолданылады.
Қатты бөлшектерді өңдеу
Сорғылар диаметрі 9,4 мм-ге дейінгі қатты бөлшектері бар сұйықтықтарды өңдеуге қабілетті. Бұл оларды суспензияларды, суспензияларды және құрамында қатты заттар бар басқа заттарды айдау үшін өте қолайлы етеді. Сорғының диафрагмалық конструкциясы ішкі бөліктердің бітелу немесе зақымдану қаупінсіз мұндай сұйықтықтарды тиімді өңдеуге мүмкіндік береді.
Жоғары қысымға төзімділік
8,4 бар максималды ауа беру қысымы және сұйықтықты 84 метрге дейінгі биіктікке көтеру мүмкіндігі бар бұл сорғылар жоғары қысым мен бас сипаттамалары талап етілетін қиын жағдайларда тиімді жұмыс істей алады. Бұл сорғыларды ағынды суларды тазарту қондырғылары, химиялық зауыттар және ірі өндірістік зауыттар сияқты үлкенірек және қуатты қондырғыларда пайдалануға мүмкіндік береді.
Қолданбалардың әртүрлілігі
Диафрагмалық ауамен жұмыс істейтін сорғылар өнеркәсіптік қолданбалардың кең ауқымы үшін өте қолайлы:
Химия өнеркәсібі: агрессивті химиялық заттарды, қышқылдарды және сілтілерді айдау.
Тамақ және фармацевтика өнеркәсібі: гигиеналық тәсілді қажет ететін сұйықтықтарды айдау.
Тазарту құрылғылары: Ағынды суларды, шламды және басқа ластанған сұйықтықтарды айдау.
Мұнай-химия және тау-кен өнеркәсібі: тұтқыр және абразивті сұйықтықтарды өңдеу.
Төмен операциялық шығындар
Бұл сорғылар ең аз техникалық қызмет көрсетуді және пайдалануды талап етеді, бұл оларды пайдаланудың жалпы құнын айтарлықтай төмендетеді. Диафрагмалық технология және қарапайым дизайн сорғыларға техникалық қызмет көрсетуді үнемді етеді, ал олардың ұзақ қызмет ету мерзімі жиі ауыстыру мен жөндеу қажеттілігін азайтады.
Материалдар мен компоненттер
Сорғы корпусы:
304 немесе 316 тот баспайтын болаттан жасалған корпус ерекше беріктік пен химиялық агрессивті сұйықтықтарға төзімділікті қамтамасыз етеді. 316 болат, атап айтқанда, одан да жоғары коррозияға төзімділікке ие, бұл оны агрессивті заттармен жұмыс істеу үшін тамаша таңдау жасайды.
Диафрагма:
Диафрагма сорғының дұрыс жұмыс істеуіне жауапты маңызды бөлік болып табылады. Сантопрен, полиэфирлі каучук, фторкаучук (PTFE), EPDM, NBR сияқты жоғары сапалы материалдар диафрагмаларды өндіру үшін қолданылады. Бұл материалдар химиялық әсерлерге төзімділік пен төзімділікті қамтамасыз етеді.
Шар клапаны:
Клапандарда PTFE, тот баспайтын болат, сантопрен, фторрезеңке және керамика қолданылады, бұл сенімді тығыздау мен беріктікті қамтамасыз етеді. Клапан шарының тозуға төзімділігі жоғары, сонымен қатар химиялық заттарға төзімді.
Клапан орны:
Клапан орны PTFE, тот баспайтын болат, сантопрен, полиэфирлі резеңке және фторрезеңке сияқты материалдардан жасалған, бұл клапандардың максималды тиімділігі мен беріктігін қамтамасыз етеді.
Дененің ортаңғы бөлігі:
Корпустың ортаңғы бөлігі алюминий қорытпасынан, полипропиленнен немесе баспайтын болаттан жасалған, бұл сыртқы механикалық әсерлерге қосымша беріктік пен төзімділікті қамтамасыз етеді.
Қолдану аймақтары
Химия және мұнай-химия өнеркәсібі
Бұл сорғыларды коррозияға төзімділігі жоғары болғандықтан қышқылдар, сілтілер, еріткіштер және мұнай өнімдері сияқты химиялық белсенді сұйықтықтарды айдау үшін пайдалануға болады.
Тазарту құрылыстары және сумен жабдықтау
Сорғылар жабдық жұмысының сенімділігі мен тиімділігі маңызды болып табылатын тазарту құрылыстарында ағынды суларды, шламды және басқа да ластанған сұйықтықтарды айдау үшін қолданылады.
Фармацевтика және тамақ өнеркәсібі
Тот баспайтын болаттан жасалған диафрагмалық сорғылар тамақ немесе фармацевтикалық өнімдермен жанасатын сұйықтықтарды айдау кезінде қауіпсіздік пен сенімділікті қамтамасыз етеді.

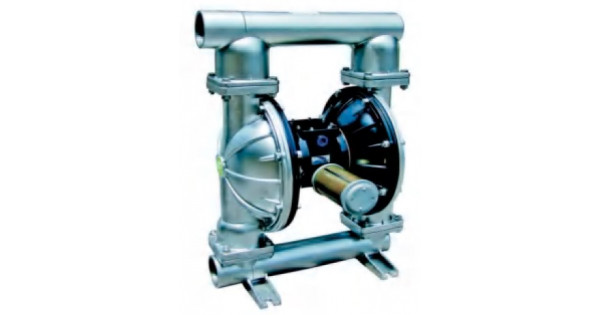

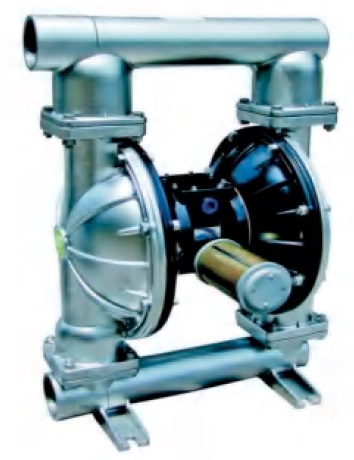

MQ80 баспайтын болаттан жасалған диафрагмалық сорғы
MQ80 баспайтын болаттан жасалған диафрагмалық сорғы
MQ80 баспайтын болаттан жасалған диафрагмалық сорғы
