Максимальний потік: 1800 л/год
Максимальний тиск нагнітання: 12 бар
Діапазон регулювання: 30%-100%,
Статична точність +1%
Висота підйому всмоктування:
До 3 м водяного стовпа
Максимальний вхідний тиск: 2 бар
Максимальна температура навколишнього середовища: +40 ℃
Особливості продукту
Механічна частина
1. Регулювання ексцентричного механізму забезпечує плавну пульсацію потоку.
2. Покращений структурний дизайн, придатний для суворих умов експлуатації.
3. Зносостійкі кулькові підшипники роблять роботу більш стабільною.
4. Змащення в масляній ванні, тривалий термін служби компонентів приводу.
5. Потік можна регулювати в стані вимкнення або роботи, а також метод регулювання
ручне, електричне або частотне перетворення.
Гідравлічна частина
1. Мембрана з механічним приводом, без захисної пластини діафрагми з боку матеріалу,
легкість проходження матеріалу.
2. PVC, PVDF, 316SS, висока в'язкість, суспензія та інші матеріали головки насоса,
може перевозити різні матеріали.
3. Самоочисна структура одностороннього клапана, проста в обслуговуванні.
Режим контролю
◇ Електричний контролер ходу, приймає зовнішні сигнали управління, регулює довжину ходу
Живлення: 220В/однофазне, 50Гц
Вхідний сигнал: аналоговий сигнал 4-20 мА
Вихідний сигнал: аналоговий сигнал 4-20 мА/1-5 В, для відображення запису та використання системи керування
◇ Встановлюючи контролер перетворювача частоти для прийому зовнішніх керуючих сигналів, хід швидкість можна регулювати
Джерело живлення: 380В/трифазний, 220В/однофазний, 50Гц
Вхідний сигнал: аналоговий сигнал 4-20 мА
◇ Контролер перемикача, керує трифазним двигуном у режимі «вмикання/вимкнення» та регулює швидкість потоку на виході
Параметри роботи двигуна стандартної конфігурації
Джерело живлення: 380 В/3Φ、
220 В/1Φ, 50 Гц
Рівень захисту: IP55
Рівень ізоляції: F
Усі двигуни відповідають стандартам Міжнародної електротехнічної асоціації IEC/Національної електротехнічної комісії NEC
Доступні варіанти
Головка насоса з подвійною діафрагмою
Манометр і датчик тиску, що розривають подвійну діафрагму
Вихід PNP/Вихід PNP/Релейний вихід
Датчик підрахунку ударів
Матеріали основних компонентів гідравлічної частини
MGM0002-MGM0500
| Liquid end material | Valve | Valve seat | Valve ball | Diaphragm | Seal ring | Connector |
| PVC | PVC | PVDF | Zirconia | PTFE | FPM/EPDM | PVC |
| PVDF | PVDF | PVDF | Zirconia | PTFE | FPM/EPDM | PVDF |
| 316SS | 316SS | 316SS | 316SS | PTFE | FPM/EPDM | 316SS |
MGB0080-MGB1200
| Liquid end material | Valve | Valve seat | Valve ball | Diaphragm | Seal ring | Connector |
| PVC | PVC | PVDF | Zirconia | PTFE | FPM/EPDM | PVC |
| PVDF | PVDF | PVDF | Zirconia | PTFE | FPM/EPDM | PVDF |
| 316SS | 316SS | 316SS | 316SS | PTFE | FPM/EPDM | 316SS |
MGB1500-MGB1800
| Liquid end material | Valve | Valve cover | Valve seat | Valve plate | Spling | Diaphragm | Seal ring | Connector |
| PVC | PVC | PVC | PVDF | PVC | Hastelloy C-276 | PTFE | FPM/EPDM | PVC |
| PVDF | PVDF | PVDF | PVDF | PVDF | Hastelloy C-276 | PTFE | FPM/EPDM | PVDF |
| 316SS | 316SS | 316SS | 316SS | 316SS | Hastelloy C-276 | PTFE | 4F | 316SS |
Таблиця параметрів
| Model | Max. flow(l/h) | Max. pressure (bar) | Number of strokes (min-1) | Motor (kW) |
| MGM0002 | 2.25 | 12 | 36 | 0.25 0.37 |
| MGM0005 | 4.5 | 36 | ||
| MGM0010 | 9 | 36 | ||
| MGM0025 | 25 | 72 | ||
| MGM0050 | 50 | 10 | 144 | |
| MGM0090 | 85 | 7 | 72 | |
| MGM0120 | 115 | 72 | ||
| MGM0170 | 170 | 144 | ||
| MGM0240 | 235 | 144 | ||
| MGM0330 | 315 | 5 | 144 | |
| MGM0400 | 400 | 144 | 0.37 | |
| MGM0500 | 500 | 180 | ||
| MGB0080 | 82 | 10 | 36 | 0.55 0.75 |
| MGB0180 | 167 | 72 | ||
| MGB0250 | 237 | 102 | ||
| MGB0350 | 334 | 144 | ||
| MGB0450 | 416 | 180 | ||
| MGB0500 | 464 | 7 | 144 | |
| MGB0600 | 583 | 180 | ||
| MGB0700 | 656 | 3.5 | 102 | |
| MGB1000 | 946 | 144 | ||
| MGB1200 | 1200 | 180 | ||
| MGB1500 | 1500 | 3 | 180 | 0.75 |
| MGB1800 | 1800 | 206 |
Гидравлічна частина
| Code | Description |
| P | PVC |
| S | 316SS |
| T | PVDF |
| F | Застосування гіпохлориту натрію: PVC |
| V | Застосування з високою в'язкістю: PVC |
| K | Нанесення суспензії: MGM0025-0500 316 гідравлічна частина MGB PVC |
| M | Гібридне застосування, MGM: PVDF |
| Z | Щодо гідравлічної частини із спеціального матеріалу, проконсультуйтеся з виробником і вкажіть це під час замовлення. |
Інтерфейс
| Code | Description | MGM0002-0050 | MGM0090-0500 | ||||
| PVC | PVDF | 316SS | PVC | PVDF | 316SS | ||
| P | Різьбовий інтерфейс NPT | 1/2F | 1/2F | 1/2F | 1/2F | 1/2F | 1/2F |
| Q | Інтерфейс для інтубації жорсткої труби | DN15 | DN15 | ||||
| R | Підключення шланга | 6x12 | 6.35x9.52 | ||||
| H | Шланг MGM для застосування з високою в'язкістю | 12x18 | 20x28 | ||||
| X | Спеціальні інтерфейси | Будь ласка, зверніться до виробника та уточніть це при замовленні | |||||
| Code | Description | MGM0080-0450 | MGM0500-1200 | MGB1500-1800 | ||||||
| PVC | PVDF | 316SS | PVC | PVDF | 316SS | PVC | PVDF | 316SS | ||
| P | Різьбовий інтерфейс NPT | 1/2F | 1/2F | 1/2F | 1F | 1F | 1F | 1 1/2F | 1 1/2F | 1 1/2F |
| Q | Інтерфейс для інтубації жорсткої труби | DN15 | DN25 | DN40 | ||||||
| R | Підключення шланга | |||||||||
| H | Шланг MGM для застосування з високою в'язкістю | |||||||||
| X | Спеціальні інтерфейси | Будь ласка, зверніться до виробника та уточніть це при замовленні | ||||||||
Електродвигуни
| Description MGM | Description MGM | |
| 1 | 0.25kW，IEC71，3Φ 380V，50Hz，1440rpm，IP55/F | 0.55kW，IEC71，3Φ 380V，50Hz，1440rpm，IP55/F |
| 2 | 1/3HP，NEMA56C，3Φ 380V，50Hz，1440rpm，NEMA3/TEFC | 1HP，NEMA56C，3Φ 380V，50Hz，1440rpm，NEMA3/TEFC |
| 3 | 0.37kW，IEC71，3Φ Explosion-proof 380V，50Hz，1440rpm，IP55/F，dllBT4 | 0.55kW，IEC80，3Φ Explosion-proof 380V，50Hz，1440rpm，IP55/F，dllBT4 |
| 4 | 0.37kW，IEC71，3Φ 380V，50Hz，1440rpm，IP55/F | 0.75kW，IEC80，3Φ 380V，50Hz，1440rpm，IP55/F |
| 5 | 0.25kW，IEC71，1Φ 220V，50Hz，1440rpm，IP55/F | 0.75kW，IEC80，3Φ Explosion-proof 380V，50Hz，1440rpm，IP55/F，dllBT4 |
| 6 | 0.25kW，IEC71，3Φ frequency conversion 380V，50Hz，1440rpm，IP55/F，IC416 | 0.55kW，IEC80，3Φ 380V，50Hz，1440rpm，IP55/F |
| 7 | 0.37kW，IEC71，3Φ frequency conversion 380V，50Hz，1440rpm，IP55F，IC416 | 0.55kW，IEC80，1Φ 220V，50Hz，1440rpm，IP55/F |
| 8 | 0.75kW，IEC80，1Φ 220V，50Hz，1440rpm，IP55F | |
| 9(5) | Насос не оснащений двигуном, зберігається інтерфейс IEC71. | |
| 9(6) | 0.37kW，IEC71，1Φ 220V，50Hz，1440rpm，IP55/F | |
| 9(8) | Насос не оснащений двигуном, зберігається інтерфейс IEC80. | |
| 9 | Для інших двигунів зверніться до виробника | |
коригування
| Code | Description MGM | Description MGB |
| M | Ручне регулювання ходу | |
| N | Регулювання електричного ходу 4-20mA，1PH-50Hz-220V | |
| E | Регулювання електричного ходу 4-20mA，1PH-50Hz-220V，Ex.Proof | |
| F | Контроль перетворення частоти | |
Опис моделі
| Model | MGB40(80-450) | MGB60(500-600) | MGB80(700-1200) | MGB80(1500) | MGB80(1800) | |||||
| Plastic | Metal | Plastic | Metal | Plastic | Metal | Plastic | Metal | Plastic | Metal | |
| A | 237 | 260 | 286 | 338 | 362 | 414 | 374 | 446 | 420 | 458 |
| B | 5 | 4 | 19 | 46 | 59 | 85 | 64 | 100 | 87 | 102 |
| C | 60.3 | 60.3 | 71.4 | 76.2 | 96.4 | 100 | 96.4 | 100 | 96.4 | 100 |
| D | 333 | 333 | 351.2 | 348 | 373.1 | 373.1 | 373.1 | 373.1 | 373.1 | 373.1 |
| N | 1/2F NPT | 1/2F NPT | 1F NPT | 1F NPT | 1F NPT | 1F NPT | 1F NPT | 1/2F NPT | 1/2F NPT | 1/2F NPT |
| DN15 Тільки для головки насоса з PVC | DN25 Тільки для головки насоса з PVC | DN25 Тільки для головки насоса з PVC | ||||||||

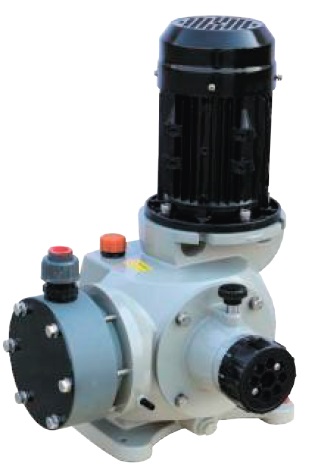

MGB дозуючий насос
MGB дозуючий насос
MGB дозуючий насос
