УСТАНОВКА И ЭКСПЛУАТАЦИЯ
Насосы серии VXC изготовлены из толстостенного чугуна, характеризующегося высокой прочностью, износостойкостью и долговечностью, они оборудованы рабочим колесом типа VORTEX. Насосы пригодны для перекачки сточных и канализационных вод, промышленных сточных вод, воды с илом, взболтанного сырого шлама и гнилостного шлама. Насосы предназначены для установки в канализационных коллекторах, тоннелях, котлованах, каналах, подземных парковках и т.д.
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Производительность до 1250 л/мин (75 м3/ч)
Напор до 20м
ОГРАНИЧЕНИЯ ИСПОЛЬЗОВАНИЯ
Глубина погружения: до 10 мм (при условии достаточно длинного силового кабеля)
Максимальная температура жидкости до +40 °C
Прохождение твердых взвешенных частиц:
- до Ø 50 мм для моделей VXC /50
- до Ø 65 мм для моделей VXC /65
КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
КОРПУС НАСОСА: Чугун с катафорезным покрытием, патрубки с резьбой согласно ISO 228/1
КОРПУС ДВИГАТЕЛЯ: Чугун с катафорезным покрытием
РАБОЧЕЕ КОЛЕСО: VORTEX, чугун с катафорезным покрытием
ВЕДУЩИЙ ВАЛ: Нержавеющая сталь AISI 431
ДВОЙНОЕ МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ В МАСЯНОЙ КАМЕРЕ:
STA-22 от двигателя Керамика - Графит - NBR
STA-20 от насоса Карбид кремния - Карбид кремния - NBR
ЭЛЕКТРОДВИГАТЕЛЬ: погрyжной 2-х полюсной с непрерывной ра6отой:
VXCm 15-20-30 однофазный 230 B - 50 Гц со встроенной в о6моткy термозащитой
VXC: трехфазный 400 В - 50 Гц со встроенной в обмотку термозащитой, которая подсоединяется к пульту управления под заказ
ИЗОЛЯЦИЯ: класс F СТЕПЕНЬ ЗАЩИТЫ: IP X8
ПАТЕНТЫ - МАРКИ - МОДЕЛИ
• Патент № IT0001428923
ИЗГОТОВЛЕНИЕ НА ЗАКАЗ
• Электрический пульт QES для трехфазного электронасоса
• Однофазные электронасосы без поплавкового выключателя
• Другие напряжения или частота 60 Гц
ГАРАНТИЯ
2 года согласно наших общих условий продажи
➠ Для следующих версий гарантия действительна, если встроенная в обмотку термозащита подключена к пульту управления:
трехфазные
– VXC 15-20-30-40/50
– VXC 15-20-30-40/65

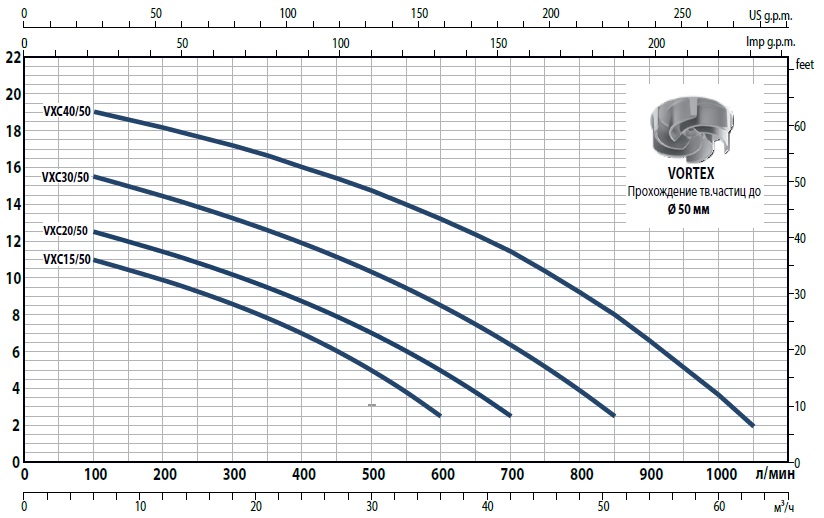

| ТИП | МОЩНОСТЬ P2) | м³/час | 0 | 6 | 12 | 18 | 24 | 30 | 36 | 42 | 51 | 60 | 63 | 72 | 75 | ||
| 220V | 380V | кВт | ЛС | Q л/мин | 0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 850 | 1000 | 1050 | 1200 | 1250 |
| VXCm 15/50 | VXC 15/50 | 1,1 | 1,5 | H метров | 12,0 | 11,0 | 9,9 | 8,6 | 7,0 | 5,0 | 2,5 | ||||||
| VXCm 20/50 | VXC 20/50 | 1,5 | 2 | 13,5 | 12,5 | 11,4 | 10,2 | 8,7 | 7,0 | 5,0 | 2,5 | ||||||
| VXCm 30/50 | VXC 30/50 | 2,2 | 3 | 16,5 | 15,5 | 14,4 | 13,2 | 11,9 | 10,3 | 8,5 | 6,4 | 2,5 | |||||
| VXC 40/50 | 3 | 4 | 20,0 | 19,0 | 18,1 | 17,1 | 16,0 | 14,7 | 13,2 | 11,4 | 8,0 | 3,6 | 2,0 | ||||
| VXCm 15/65 | VXC 15/65 | 1,1 | 1,5 | 8,0 | - | 7,0 | 6,0 | 5,0 | 3,9 | 2,8 | 2,0 | 1,0 | |||||
| VXCm 20/65 | VXC 20/65 | 1,5 | 2 | 9,5 | - | 8,5 | 7,6 | 6,6 | 5,4 | 4,3 | 3,3 | 2,0 | 1,0 | ||||
| VXCm 30/65 | VXC 30/65 | 2,2 | 3 | 12,0 | - | 11,1 | 10,3 | 9,3 | 8,2 | 7,0 | 5,8 | 4,1 | 2,6 | 2,3 | 1,5 | ||
| VXC 40/65 | 3 | 4 | 15,5 | - | 15,0 | 14,0 | 13,0 | 11,6 | 10,1 | 8,6 | 6,3 | 4,3 | 3,7 | 2,3 | 2,0 | ||

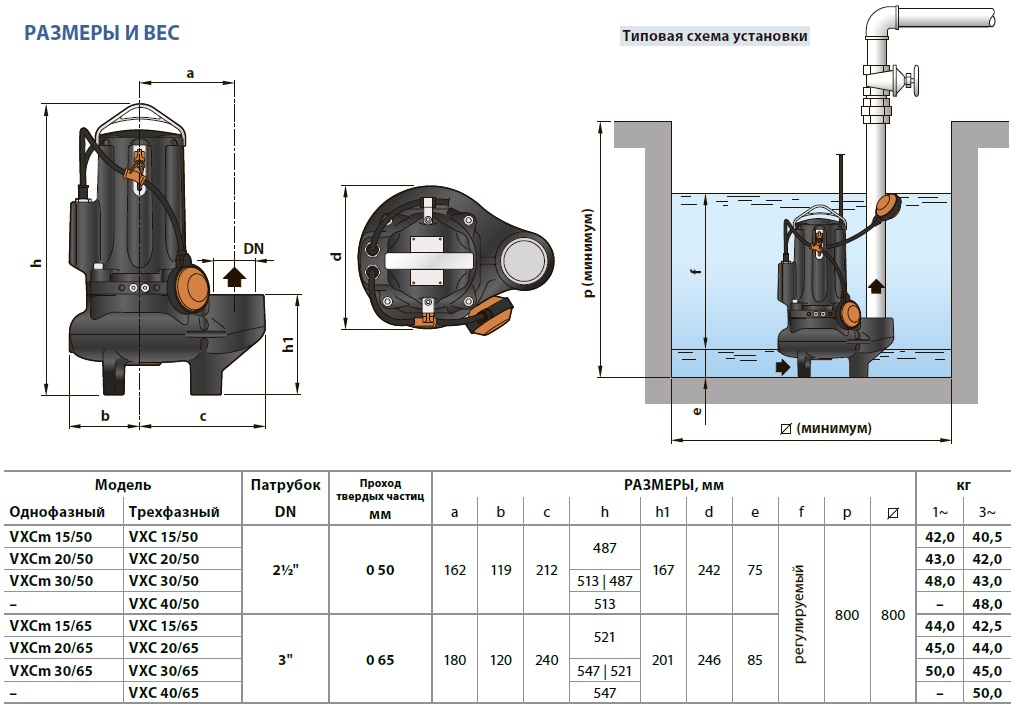

VXC Ø50-65
VXC Ø50-65
VXC Ø50-65
